TwidoPack starter kit

The TwidoPack starter kit helps you learn to use the new range of Twido programmable controllers.

Kit contents:

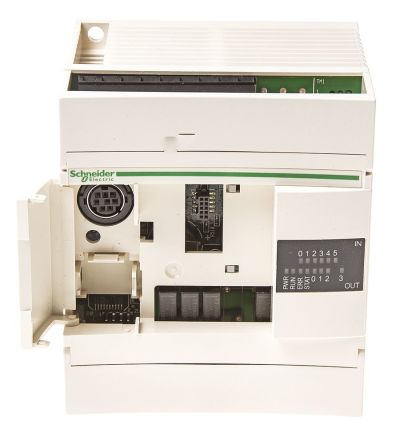

1 compact base, power supply 100…240 V 10 I/O (6 inputs 24 V, 4 relay outputs 2 A) - TWD LCAA 10DRF.
1 TwidoSuite programming software on DVD-Rom (multi-language) - TWD BTF U10M.
1 USB/RS 485 converter - TSX CUSB 485.
1 Mini-DIN/RJ45 cable - TSX CRJMD25.
1 time stamp cartridge - TWD XCP RTC.
1 x 6-input simulator - TWD XSM 6.

Schneider Electric Twido 基座

Telemecanique 的 Twido 可编程控制器为控制系统提供灵活的自动化解决方案。 用户友好型灵活设计，具有强大的控制功能。

小印迹可减少面板尺寸，适于空间受限的应用
灵活布线选择（可拆卸螺钉端子块和弹簧型连接器，用于可扩展装置），允许快速、简便地布线
适用于需要 10 - 264 个输入/输出点的应用
紧凑型控制器配有 10、16、24 或 40 个输入/输出点
每个控制器都有一个 RS-485 编程端口，库存号 528-8643 还有一个 RJ45 以太网端口
模块化控制器配有 20 或 40 个输入/输出点
Twido 系列的所有产品均符合以下管理机构的标准：IEC61131-2、UL1604/CSA C22.2 213 号（1 类，2 分类，A、B、C、D 组），CE 和 TÜV

最大输入/输出配置

要将所有数字输入/输出模块和模拟输入/输出模块连接到基座控制器，装置应该安装在 DIN 导轨上，起点为基座右侧，规则如下：

10 和 16 个输入/输出紧凑型基座不可扩展
24 个输入/输出紧凑型基座最多可容纳 4 个模块
40 个输入/输出紧凑型基座最多可容纳 7 个模块
20 个输入/输出模块化基座最多可容纳 4 个模块
40 个输入/输出模块化基座最多可容纳 7 个模块
